  • 消声止回阀

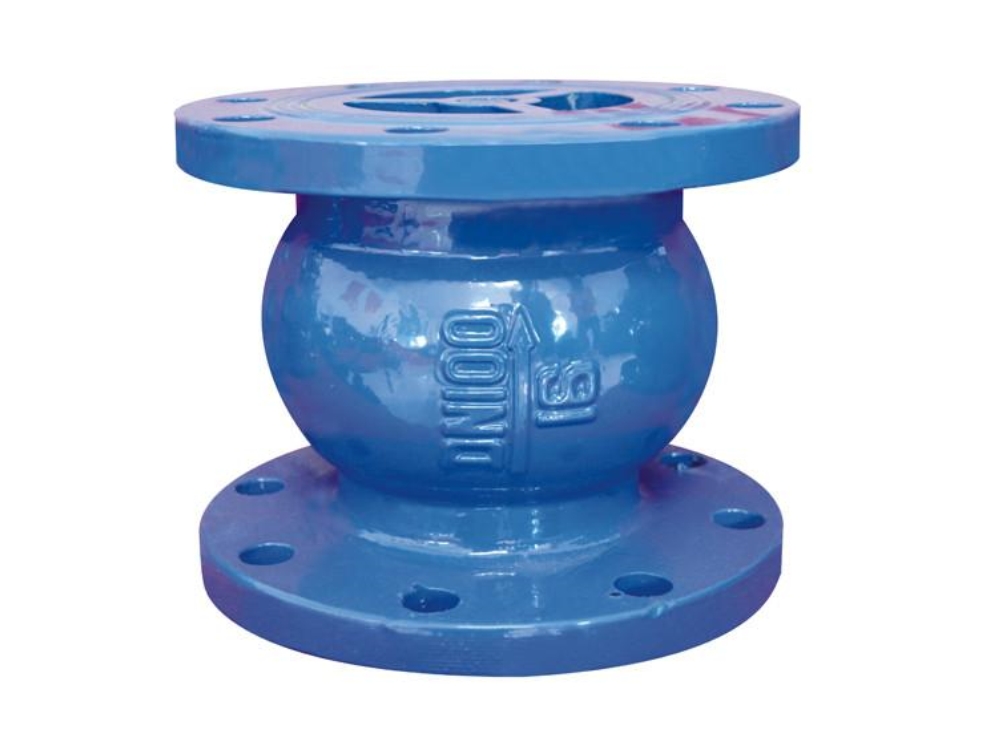

消声止回阀

  • 【产品型号:】 HC41X
  • 【产品关键字】 消声止回阀
  • 功能:依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流;
  • 应用区域:建筑行业、水处理等;
  • 1. 结构简单,制造成本低;
  • 2. 依靠介质本身流动实现开、闭阀瓣;
  • 3. 无噪音。
服务热线: 021-51099915 在线咨询
产品介绍

工作原理
当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力和弹簧力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
产品特点

阀体内腔采用流线型设计,流量按100%设计,减少急弯、拐角、尖凸,从而减少流体的阻力。
阀瓣前后设计为锥形,使流体阻力大大减少,又减少了因紊流所产生的噪声。
阀瓣关闭的行程短,只有公称通径的1/4,减少了阀瓣的关闭时间,减小水锤的产生。
使用弹簧加速阀瓣关闭速度、降低水锤产生。
阀瓣为空心薄壳结构,减少阀瓣的惯性,不但使阀瓣关闭时能迅速启动,也减少了关闭时的冲击噪声。
本产品可以垂直、水平、倾斜以及任何角度安装。
本产品结构紧凑、零件少,体积小,重量轻、外型美观。
内外表面均喷涂环保涂层,确保产品的防腐蚀及安全性。

产品标准
制造标准:CJ/T219, JB/T10674
连接标准:GB/T17241.6
面间距标准:GB/T12221
检验测试标准:GB/T13927
技术参数
通径压力:DN50~DN600(2"~24") PN10
DN50~DN600(2"~24") PN16
DN50~DN200(2"~8") PN25
适用出口压力范围:0.1MPa~0.8MPa
0.8MPa~1.3MPa
1.3MPa~2.0MPa
工作温度:0°C~85°C
密封试验:1.1PN
壳体试验:1.5PN
适用介质:水
