  • 压差旁通阀

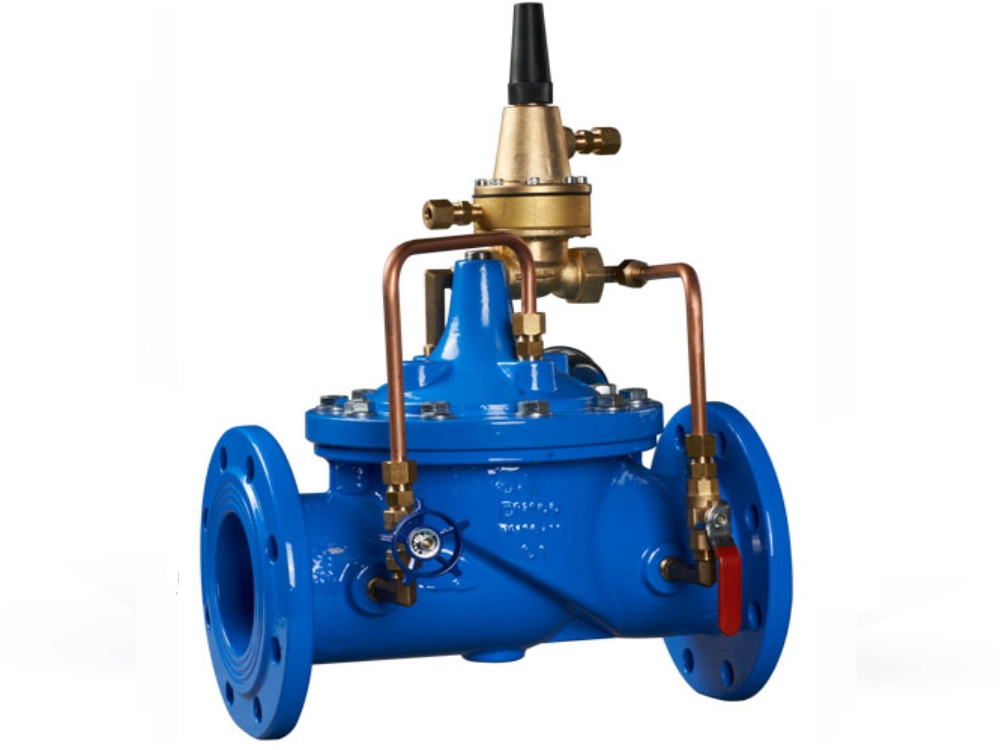

压差旁通阀

  • 【产品型号:】 800X
  • 【产品关键字】 800X压差旁通阀
  • 功能:可提高系统的利用率,保持压差的精确恒定值,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。
  • 应用区域:建筑、水处理等。
  • 1. 启闭无摩擦;
  • 2. 上装式结构;
  • 3. 密封性能可靠;
  • 4. 操作方便;
  • 5. 适用范围广。
服务热线: 021-51099915 在线咨询
产品介绍

工作原理
当主阀进出口间压差变化时,导阀两端的压差发生变化,导阀开度发生变化,压差大时导阀开度大,控制室的泄水量增大,主阀控制室压力下降,主阀开度增大,主阀进出口间压差变小。反之,主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
产品特点
水力控制,无需外部驱动力;
主阀只有一个运动部件,故障率低;
隔膜式结构,无摩擦,控制灵敏度高;
压差控制精度±5%。
产品标准
制造标准:CJ/T219, JB/T10674
连接标准:GB/T17241.6
面间距标准:GB/T12221
检验测试标准:GB/T13927
技术参数
公称通径:DN50~DN300(2”~12”)
公称压力:PN16
适用压差范围:0.1MPa~0.5MPa
工作温度:0°C~85°C
密封试验:1.1PN
壳体试验:1.5PN
适用介质:水
